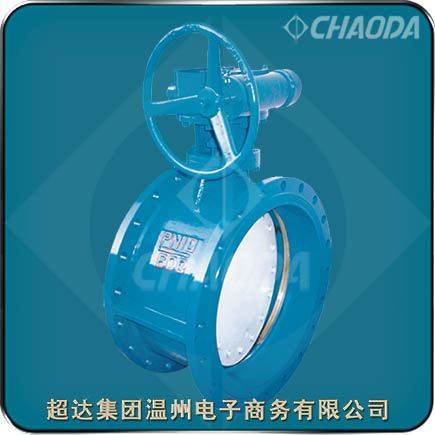

雙偏心軟密封蝶閥

    超達集團專業研制生產雙偏心軟密封蝶閥等閥門產品，超達生產的雙偏心軟密封蝶閥具有優異的雙偏心結構密封性能、密封副使用軟硬材料配對、自由選擇的密封圈安裝位置、自由的安裝方向等特點。對于DN≤1200，雙偏心軟密封蝶閥閥體密封面采用獨特的滾壓技術，將不銹鋼座圈壓入閥體內；對于DN≥1400，則采用超音速噴涂閥體密封面，其結合強度可達50MPa。橡膠密封圈與蝶板通過壓圈作可調節緊固，使密封壓縮量控制在較佳狀態。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：D43、D343、D643等
口徑：NPS4～NPS48、DN100～DN2000
壓力：Class150、PN6～PN16
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、渦輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

雙偏心軟密封蝶閥產品簡介

    雙偏心軟密封蝶閥手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門；緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固；安裝時要注意雙偏心蝶閥關閉狀態承壓方向；安裝前應將密封面（兩端密封面、蝶板密封面、閥座密封面）徹底擦干凈，去掉灰塵和污物；安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合；閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。

    雙雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。雙偏心蝶閥的雙偏心其一是指閥軸在閥座密封面的一側即軸向偏心X，其二是指閥軸及其孔的中心與閥座密封面的中心線有一個偏心(即徑向偏心σ)，雙偏心的作用是為了蝶閥蝶板密封面在啟閉時能迅速與閥座錐面分離；當閥軸順時針方向旋轉時、蝶板向關閉方向運動，當閥軸順時針方向旋轉90°時，蝶板密封面與閥座密封面處于完全關閉狀態；正向壓力利用雙偏心的作用原理此時蝶板在介質壓力的作用下會越關越緊。

雙偏心軟密封蝶閥產品特點

    超達研制生產的雙偏心軟密封蝶閥雙偏心軟密封蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，驅動力矩小、操作簡便、迅速，并且雙偏心軟密封蝶閥還同時具有優良的流量調節功能和密封性能，可達到完全密封，氣體試驗泄露為零。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到較佳效果。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

雙偏心軟密封蝶閥標準規范

 設計制造標準：API 609、GB/T 12238
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

雙偏心軟密封蝶閥零件部件材料

雙偏心軟密封蝶閥結構外形尺寸
